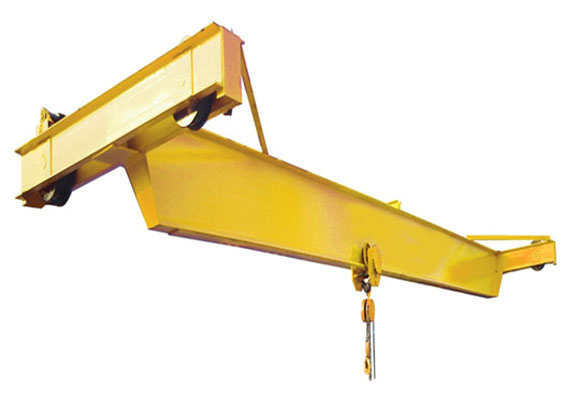

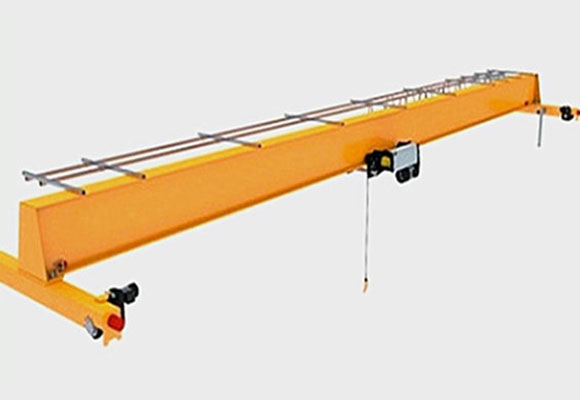

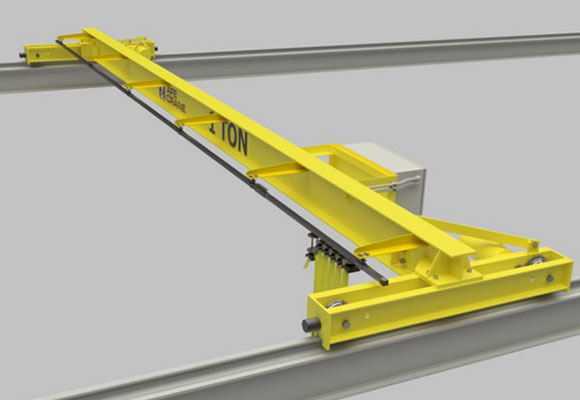

Singola gru a ponte a manovella azionata manualmente
Descrizione
La gru a ponte manuale di azionamento del modello SL è gru a ponte manuale a singola trave, tutti i movimenti sono guidati a mano, è utilizzato nel luogo che non ha alcuna fonte di alimentazione.
Questa gru a ponte è caratterizzata da una struttura più ragionevole e da un acciaio di maggiore resistenza nel suo insieme, il fascio principale è costituito da travi a I o da travi in acciaio con telaio scatolato, i carrelli di estremità sono realizzati con travi a sezione C.
Questa gru a ponte viene utilizzata insieme al paranco a catena come set completo.
La capacità da 1 tonnellata a 10 tonnellate. La portata da 5m a 14m, il working grade è A1-A3. Temperatura di lavoro compresa tra -25 e +42 gradi centigradi.
Questa gru a ponte è vietata per l'uso nell'ambiente infiammabile, esplosivo e corrosivo.
specificazioni
Capacità | T | 1 | |||
campata | m | 5 | 9 | 12 | 14 |
Altezza di sollevamento | m | 3-10 | |||
Velocità di spostamento del carrello | m / min | 5.3 | |||
Velocità di spostamento della gru | m / min | 5.0 | |||
Peso totale | Kg | 650 | 850 | 1090 | 1310 |
Max. Carico della ruota | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Dimensione principale (mm) | Span (m) | 5 | 9 | 12 | 14 |
Parte superiore della guida per la parte superiore della gru | H | 520 | |||
Parte superiore della guida per agganciare il centro | H4 | 550 | 580 | 610 | 650 |
Distanza della base della gru | W | 1200 | 1600 | ||
Larghezza della gru | B | 1800 | 2200 | ||
Aggancia limitazione a sinistra | S1 | 360 | 380 | 395 | 420 |
Agganciare la limitazione corretta | S2 | ||||
Capacità | T | 2 | |||
campata | m | 5 | 9 | 12 | 14 |
Altezza di sollevamento | m | 3-10 | |||
Velocità di spostamento del carrello | m / min | 5.9 | |||
Velocità di spostamento della gru | m / min | 5.0 | |||
Peso totale | Kg | 700 | 870 | 1320 | 1550 |
Max. Carico della ruota | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Dimensione principale (mm) | Span (m) | 5 | 9 | 12 | 14 |
Parte superiore della guida per la parte superiore della gru | H | 520 | |||
Parte superiore della guida per agganciare il centro | H4 | 720 | 750 | 790 | 870 |
Distanza della base della gru | W | 1200 | 1600 | ||
Larghezza della gru | B | 1800 | 2200 | ||
Aggancia limitazione a sinistra | S1 | 400 | 415 | 440 | 490 |
Agganciare la limitazione corretta | S2 | ||||
Capacità | T | 3 | |||
campata | m | 5 | 9 | 12 | 14 |
Altezza di sollevamento | m | 3-10 | |||
Velocità di spostamento del carrello | m / min | 4.7 | |||
Velocità di spostamento della gru | m / min | 5.0 | |||
Peso totale | Kg | 810 | 1200 | 1460 | 1800 |
Max. Carico della ruota | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Dimensione principale (mm) | Span (m) | 5 | 9 | 12 | 14 |
Parte superiore della guida per la parte superiore della gru | H | 520 | |||
Parte superiore della guida per agganciare il centro | H4 | 900 | 940 | 980 | 1030 |
Distanza della base della gru | W | 1200 | 1600 | ||
Larghezza della gru | B | 1800 | 2200 | ||
Aggancia limitazione a sinistra | S1 | 460 | 485 | 510 | 540 |
Agganciare la limitazione corretta | S2 | ||||
Capacità | T | 5 | |||
campata | m | 5 | 9 | 12 | 14 |
Altezza di sollevamento | m | 3-10 | |||
Velocità di spostamento del carrello | m / min | 4.7 | |||
Velocità di spostamento della gru | m / min | 5.0 | |||
Peso totale | Kg | 960 | 1360 | 1730 | 2210 |
Max. Carico della ruota | KN | 2.5 | 2,75 | 2.86 | 3.01 |
Dimensione principale (mm) | Span (m) | 5 | 9 | 12 | 14 |
Parte superiore della guida per la parte superiore della gru | H | 600 | |||
Parte superiore della guida per agganciare il centro | H4 | 1210 | 1250 | 1300 | 1360 |
Distanza della base della gru | W | 1200 | 1600 | ||
Larghezza della gru | B | 1800 | 2200 | ||
Aggancia limitazione a sinistra | S1 | 520 | 560 | 585 | 625 |
Agganciare la limitazione corretta | S2 | ||||
Capacità | T | 10 | |||
campata | m | 5 | 9 | 12 | 14 |
Altezza di sollevamento | m | 3-10 | |||
Velocità di spostamento del carrello | m / min | 4.2 | |||
Velocità di spostamento della gru | m / min | 5.0 | |||
Peso totale | Kg | 1420 | 1870 | 2250 | 2830 |
Max. Carico della ruota | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Dimensione principale (mm) | Span (m) | 5 | 9 | 12 | 14 |
Parte superiore della guida per la parte superiore della gru | H | 720 | |||
Parte superiore della guida per agganciare il centro | H4 | 1390 | 1440 | 1490 | 1550 |
Distanza della base della gru | W | 1800 | |||
Larghezza della gru | B | 2600 | |||
Aggancia limitazione a sinistra | S1 | 555 | 585 | 615 | 650 |
Agganciare la limitazione corretta | S2 | ||||
