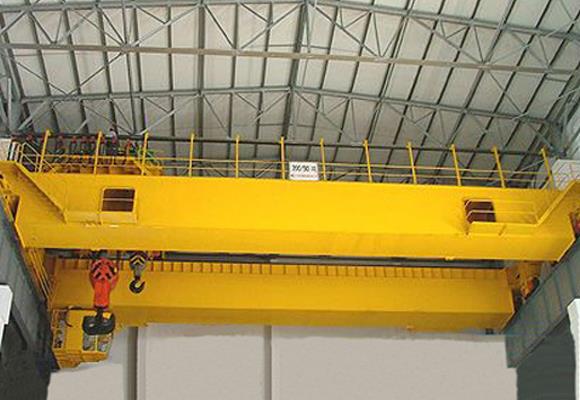

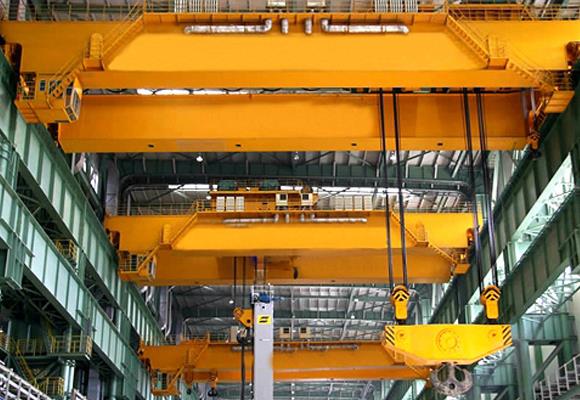

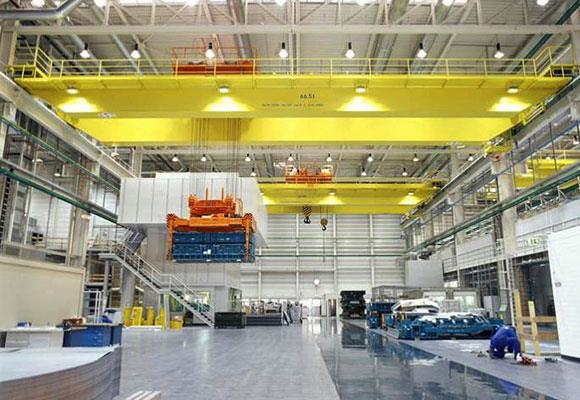

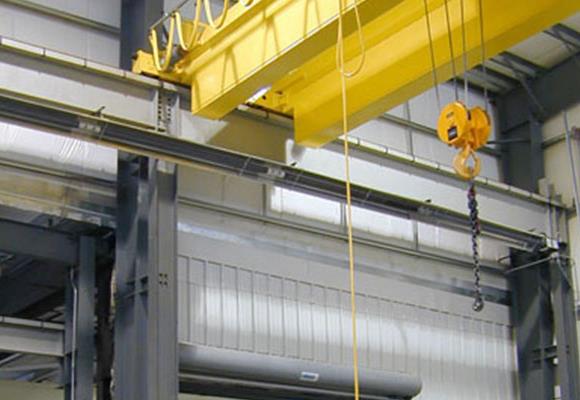

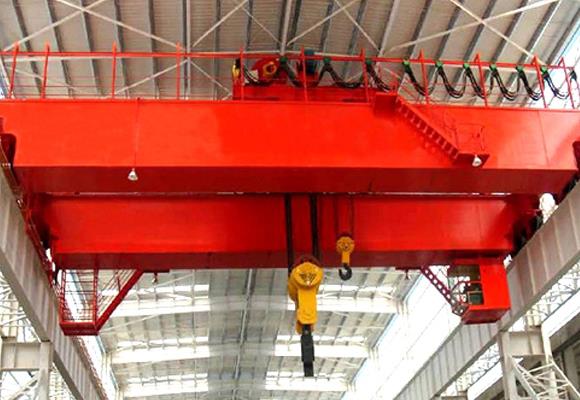

Gru a ponte isolante
Descrizione
La gru a ponte isolante modello QY è ampiamente utilizzata nell'elettrolisi- zione di officine metallurgiche non ferrose in metallo, alluminio e magnesio. Questo modello di gru è composto da telaio scatolato, meccanismo di spostamento della gru, carrello, equipaggiamento elettrico. Al fine di evitare che la corrente delle apparecchiature elettriche attraverso i componenti sollevati comprometta il conducente della gru durante il lavoro, l'attrezzatura di isolamento viene installata in alcune posizioni idonee.
Ha oltre tre parti isolanti per proteggere la corrente delle apparecchiature elettriche dal mettere in pericolo il conducente della gru durante il lavoro. Questo modello di gru appartiene al grado di lavoro pesante, al fine di garantire la sicurezza; il meccanismo di sollevamento principale è abbinato a doppi freni.
Caratteristiche
1. Tre parti sono isolate per garantire la sicurezza sul gancio, sulla puleggia, sul meccanismo di sollevamento, sul telaio del carrello e sulla gru;
2. L'impedenza di ciascun isolamento non è inferiore a 1 mΩ a 20 ℃ ~ 25 ℃ temperatura ambiente e umidità ≦ 85%.
specificazioni
Capacità | T | 32 / 5,50 / 10 | ||||||||||
campata | m | 10.5 | 13.5 | 16,5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
Altezza di sollevamento | m | 16/18 | ||||||||||
Velocità di sollevamento | m / min | 15.6 | ||||||||||
Velocità di spostamento del carrello | m / min | 3.36-33.6,2.9-29 | ||||||||||
Velocità di spostamento della gru | m / min | 92.7 | 93,7 | 86.5 | ||||||||
Peso totale | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |||
Max. Carico della ruota | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |||
Rail raccomandato | Modello | 43kg / m | ||||||||||
Potenza totale del motore | kW | 27.8 | 31,8 | |||||||||
Dimensione principale (mm) | Span (m) | 10.5 | 13.5 | 16,5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
Parte superiore della guida per la parte superiore della gru | H | 1750 | 1840 | |||||||||
Parte superiore della guida per agganciare il centro | H4 | 55 | 5 | |||||||||
Distanza della base della gru | W | 5140 | 5334 | 5940 | ||||||||
Larghezza della gru | B | 3450 | 4400 | |||||||||
Distanza del carrello | K | 1400 | ||||||||||
Aggancia limitazione a sinistra | S1 | 800 | ||||||||||
Agganciare la limitazione corretta | S2 | 1250 | ||||||||||
