Capacità fino a 16 tonnellate di gru a ponte a trave singola

- May 03, 2018 -

Informazioni basilari timg.jpg


Nome: Capacità fino a 16 tonnellate di gru a ponte a trave singola

Modello n .: LD

Altezza di sollevamento: fino a 20m

Gruppo di lavoro: A3-A5

Metodo di controllo: Pendent / Wireless

Applicazione: utilizzo della costruzione, utilizzo del laboratorio, utilizzo dell'area minerale

Sling Type: Wire Rope

Fonte di energia: elettrica

Tipo di movimento: ruota

Installazione: assemblata

Tipo di gru a torre: gru viaggiante sopraelevata

Pacchetto di trasporto: scatola di legno

Specifica: Capacità: 2-10 T, Span: 5-30M

Origine: Henan, Cina


Descrizione del prodotto


Parte 1: Descrizione

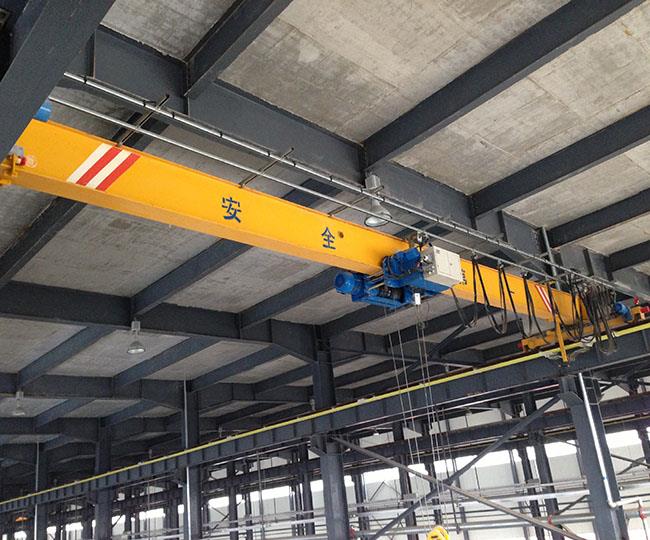

Le gru a ponte monotrave tipo LD sono generalmente costituite da una struttura a singola trave. Queste possono essere costruite con travi in acciaio o più rigide. Le gru a trave singola sono più tipiche quando si sollevano capacità inferiori a 20T. Le gru a ponte a trave singola LD sono ampiamente utilizzate nel nostro settore industriale. Viene applicato presso acciaierie, centrali idroelettriche, magazzini, officine, linee di produzione, officine di manutenzione, trasporto materiali, officine di montaggio attrezzature ecc. Disponiamo di attrezzature standard complete e di un'ampia gamma di accessori per soddisfare le esigenze individuali.


Parte 2: configurazione dettagliata:

1- Meccanismo di sollevamento
- Paranco a fune monorotaia o paranco a catena come opzione: -velocità di sollevamento: singola o doppia secondo necessità
- Velocità del carrello: singola o doppia o inferiore in base al necessario
- Prestazioni elevate con il prezzo più economico

Carrelli 2-End
- carrello di estremità con scatola saldata rigida
- Design modulare
- Motore a gabbia di scoiattolo o motore soft start opzionale
- Velocità di viaggio: singola o doppia o graduale in base alle esigenze

3-Main Girder
- Cassa rigida saldata o robusta sezione in acciaio cavo
- Design modulare
- Realizzato in acciaio Q235 o Q345
- Deflection≤1 / 750 progettato di portata

4-Control
-punto di controllo del pendolo indipendente lungo la traccia C
-o il controllo wireless come opzione
-o il controllo della cabina come opzione

Parte 5 Elettrica
-alimentatore del conduttore (come opzione)
-I quadri di controllo sono IP54 o IP44 dipende dall'ambiente di lavoro.
-I componenti sono posizionati in modo manutenibile e l'intero layout offre una buona protezione
-I cavi del festone sono sospesi su selle per cavi, fissati ai carrelli per cavi, correndo su una pista a C zincata.
-Main elettrico principale nel marchio Schneider o Siemens

6-Painting
-protezione contro la corrosione mediante rimozione della ruggine mediante sabbiatura meccanica SA 2.5
-Primo strato di rivestimento epossidico 30 micron
-Secondo strato di rivestimento epossidico 30 micron
-Terzo strato di rivestimento di poliuretano 40 micron
- Spessore medio: circa 100 micron
-Colore: giallo o arancione come da requisiti

7-Safe Protection
-Interruttore di emergenza
-overload proteggere
protezione per la pelle
-crossare viaggi e proteggere i viaggi lunghi
-allevamento della protezione da viaggio
- Protezione surriscaldamento del motore

Parte 3: Schizzo e dati tecnici


Capacità (t) arco (m) peso totale (G) carico max ruote (kN) carico minimo della ruota (kN) H1 H2 H3 W B C1 C2
1 7.5 1.67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4.0
8.5 1.77 9.2 4.1
9 1.81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9.7 4.5
10.5 1.96 9.8 4.6
11 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6.0
16 2.58 11.5 6.1
16,5 2.63 11.7 6.3
17 2.66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2.96 12.5 7.1
19 3.01 12,7 7.2
19.5 3.02 12,7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15,7 10.2
24.5 4.26 15.8 10.3
25 4.32 16,0 10.5
25.5 4.39 16.2 10.6
26 5.35 18,6 13,0 745 1010 900 4000 4500
26,5 5.43 18.8 13.2
27 5.52 19,0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
Capacità (t) arco (m) peso totale (G) carico max ruote (kN) carico minimo della ruota (kN) H1 H2 H3 W B C1 C2
2 7.5 1.79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1.84 14.0 4.2
8.5 1.88 14.1 4.3
9 1.93 14.3 4.4
9.5 1.98 14.5 4.5
10 2.03 14,7 4.6
10.5 2.07 14.8 4.7
11 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15,7 5.4
13 2.40 15.8 5.5
13.5 2.45 16,0 5.6
14 2,50 16.1 5.8
14.5 2.62 16,5 6.1 580 1140 700 2500 3000
15 2.68 16,6 6.2
15.5 2.74 16.8 6.3
16 2.79 17,0 6.5
16,5 2.85 17.1 6.6
17 2.91 17,3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18,3 7.7
18.5 3.36 18.5 7.9
19 3.42 18,6 8.0
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12,7 820 1200 1000 3500 4000
23.5 5.40 23.7 13,0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5.75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26,5 6.50 26,5 15,7
27 6.60 26.7 16,0
27.5 6,69 27,0 16.2
28 6.79 27.2 16,4
28.5 6.89 27.5 16,7
Capacità (t) arco (m) peso totale (G) carico max ruote (kN) carico minimo della ruota (kN) H1 H2 H3 W B C1 C2
3 7.5 1.93 18,9 4.2 530 1255 650 2000 2500 818,5 1291
8 1.98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16,5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3.91 24.9 9.0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28.0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30,0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26,5 8.09 35.6 19.4
27 8.22 35.9 19,7
27.5 8.34 36.2 20.0
28 8.46 36.6 20.3
28.5 8.59 36.9 20.7
Capacità (t) arco (m) peso totale (G) carico max ruote (kN) carico minimo della ruota (kN) H1 H2 H3 W B C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841,5 1310
8 2.27 29,0 4.7
8.5 2.33 29,3 4.9
9 2.40 29.7 5.0
9.5 2.46 30,0 5.2
10 2.53 30.2 5.3
10.5 2.59 30.5 5.5
11 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31,8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32,5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3.75 34.2 8.3
16,5 3.83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36,7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12,7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16,6 925 1595 1200 3500 4000
23.5 7.20 43.2 16.9
24 7.32 43,6 17.2
24.5 7.43 43.9 17,4
25 7.55 44.2 17,7
25.5 7.67 44.5 18,0
26 9.01 47,9 21.4 1015 1670 1300 4000 4500
26,5 9.16 48,3 21.7
27 9.30 48.6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9.72 49,7 23.2
Capacità (t) arco (m) peso totale (G) carico max ruote (kN) carico minimo della ruota (kN) H1 H2 H3 W B C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52,9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7.0
10.5 3.76 55.3 7.2
11 3.84 55,8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58.0 8.5
13.5 4.40 58,4 8.7
14 4.49 58.8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60,6 10.1
16 5.07 60.9 10.3
16,5 5.17 61.3 10.5
17 5.26 61,7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5.63 62,8 11.6
18.5 5.73 63.2 11.9
19 5.83 63.5 12.1
19.5 5.92 63,9 12.3
20 6.89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21.5 7.24 67,5 15.6
22 7.36 67,9 15.9
22.5 7.48 68.2 16.2
23 8.96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20,6
24.5 9.41 73,3 21,0
25 9.56 73,8 21.4
25.5 9.71 74.2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26,5 13.29 83.3 30.7
27 13.48 83,8 31.2
27.5 13.67 84.3 31.6
28 13.86 84,8 32.1
28.5 14.05 85.4 32.6
Capacità (t) arco (m) peso totale (G) carico max ruote (kN) carico minimo della ruota (kN) H1 H2 H3 W B C1 C2
16 7.5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78,3 7.2
8.5 3.84 79,4 7.4
9 3.94 80,4 7.6
9.5 4.04 81,3 7.9
10 4.14 82,1 8.1
10.5 4.24 82,9 8.3
11 4.34 83,6 8.5
11.5 4.55 84,6 9.0 875 2525 1100
12 4.66 85.2 9.3
12.5 4.76 85,9 9.5
13 4.87 86.5 9.8
13.5 4.97 87,1 10.0
14 5.08 87.6 10.3
14.5 5.93 90.0 12.4 975 1200 2500 3000
15 6.06 90,6 12,7
15.5 6.18 91,1 13,0
16 6.31 91,7 13.3
16,5 6.43 92,2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95,0 15.8
18.5 7.47 95.5 16.1
19 7.61 96.0 16,5
19.5 7.75 96.5 16.8
20 8.56 98,7 18,9 1130 2570 1400 3000 3500
20.5 8.72 99,2 19.2
21 8.87 99,7 19.6
21.5 9.03 100.2 20.0
22 9.18 100.8 20.4
22.5 9.34 101.3 20.8
23 12.41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109.6 28.9
24 12.81 110.2 29.4
24.5 13.02 110,9 30,0
25 13.22 111.5 30.5
25.5 13.43 112.0 31,0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26,5 14.55 115,0 33.8
27 14.77 115.6 34.3
27.5 14,98 116.3 34.8
28 15.20 116,9 35.4
28.5 15.42 117.5 35.9
Capacità (t) arco (m) peso totale (G) carico max ruote (kN) carico minimo della ruota (kN) H1 H2 H3 W B C1 C2
20 7.5 5.45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99,5 10.5
8.5 5.70 101.0 10.7
9 5.83 102.3 11.0
9.5 5.96 103.5 11.3
10 6.09 104,6 11.6
10.5 6.22 105,7 11.8
11 6.35 106.6 12.1
11.5 6.99 108.8 13.7 970 2480 1150
12 7.15 109.8 14.0
12.5 7.30 110.7 14.4
13 7.45 111.5 14,7
13.5 7.60 112.3 15.1
14 7.76 113.1 15.5
14.5 8.67 115,8 17,7 1050 2530 1280 2500 3200
15 8.85 116.6 18.1
15.5 9.02 117.3 18,6
16 9.20 118.1 19,0
16,5 9.37 118.8 19.4
17 9.55 119.5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122,9 22.7
18.5 10.89 123.6 23.1
19 11.09 124.3 23.6
19.5 11.28 125.0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12.44 128,4 26.9
21.5 12.64 129,1 27.4
22 12.85 129.8 27.9
22.5 12.96 130.5 28.5
23 13.88 132.7 30.5 1300 1600 3500 4200
23.5 14.10 133,4 31,0
24 14.31 134.0 31.6
24.5 14.52 134.78 32.1
25 14.74 135,4 32.6
25.5 14.96 135.6 33.1
