Paranco elettrico a fune metallica

Paranco elettrico a fune metallica

Descrizione

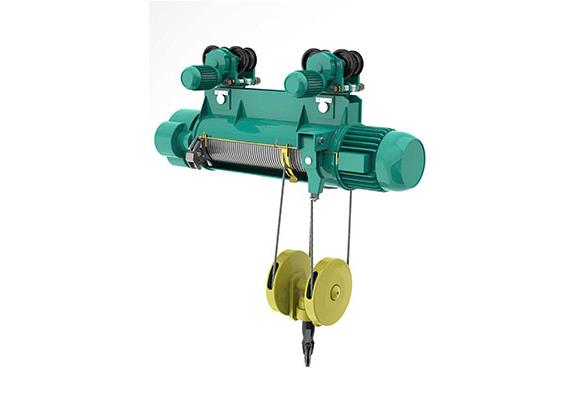

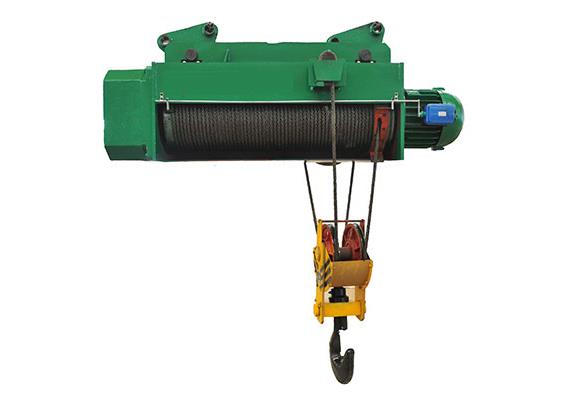

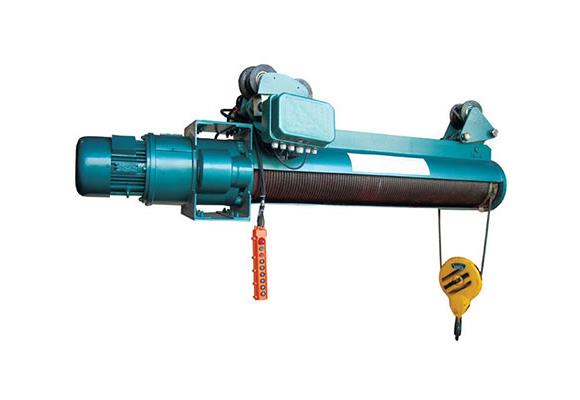

Tipo di CD Electric Wire Rope Hoist è un dispositivo di sollevamento di piccole dimensioni. Può essere montato su tutti i tipi di gru, quali gru a portale, carroponte, gru a bandiera e altre gru speciali per sollevare tutti i tipi di materiale. Con una piccola modifica, può anche essere usato come un verricello. Inoltre, può essere installato facilmente con diverse altezze tramite il controllo manuale.

Come una sorta di attrezzatura di sollevamento generale, il modello CD1 / MD1 elettrico è dotato di protezione limite superiore / inferiore per garantire un funzionamento sicuro. È ampiamente utilizzato nella movimentazione di materiali e nel trasporto merci in fabbrica, miniera, pavimentazione ferroviaria, stazione merci e magazzino È un buon meccanismo di sollevamento delle prestazioni per aumentare l'efficienza lavorativa e migliorare le condizioni di lavoro.

Come dispositivo di sollevamento di piccole dimensioni, presenta i vantaggi della struttura compatta, della leggerezza, del volume ridotto, delle dimensioni internazionali, della facilità d'uso, ecc. Il riduttore adotta il design di guida della superficie del dente duro, che gode di una lunga durata ed elevata efficienza meccanica . Il motore adotta il motore del freno del rotore conico, con il dispositivo di sicurezza bidirezionale superiore e inferiore.

C'è una sola velocità di sollevamento del paranco elettrico a fune metallica: il paranco a fune elettrico MD1 è veloce e lento con due velocità di sollevamento, costante e preciso, per un assemblaggio più preciso.

Tipo di CD Il paranco a fune elettrica ha una sola velocità normale, che può soddisfare l'applicazione normale mentre il paranco a fune elettrico di tipo MD possiede due velocità: velocità normale e bassa velocità.

Quando il tipo MD è a bassa velocità, può eseguire operazioni di carico e scarico precise, mounding di sandbox, manutenzione di macchine utensili ecc. Il modello MD Electric Wire Rope Hoist è più diffuso rispetto al modello CD.

Caratteristiche

Rullo

Il rullo è realizzato con tubi senza saldatura di alta qualità e trasmette potenza attraverso la spline. La sua cassa è realizzata in lamiera d'acciaio saldata. Questa è la parte centrale del paranco.

gancio

Il gancio è forgiato e collegato al gruppo della puleggia attraverso il cuscinetto a sfere di spinta, in modo che il gancio possa ruotare liberamente.

I ganci non più di 5 tonnellate di capacità di sollevamento sono di tipo a puleggia singola e al di sopra di 10 tonnellate sono a doppia puleggia.

Fune

Adotta una fune ad alta resistenza con carico di rottura di 1770 Mpa, buone prestazioni di sicurezza e lunga durata.

Guida di corda

La guida fune standard è realizzata in acciaio Q235b.

Motore di sollevamento

Il motore di sollevamento con una grande forza di trazione è impiegato per soddisfare i frequenti viaggi diretti durante il corso del lavoro in modo discontinuo.

Il paranco elettrico a fune modello CD1 è equipaggiato con motore a velocità singola tipo ZD, mentre MD1 è equipaggiato con motore a doppia velocità tipo ZDS.

La differenza tra la velocità normale e la bassa velocità è 10: 1.

Reducer

L'ingranaggio e gli assi sono realizzati in acciaio legato o acciaio al carbonio qualificato. Tutti i riduttori adottano ingranaggi conici a 3 livelli. Viene eseguito un adeguato trattamento termico per garantirne l'affidabilità e la durata. Infine, il corpo della scatola e il coperchio della scatola sono fatti di ghisa. Entrambe sono ben ridotte e ben sigillate.

Materiale elettrico

Il meccanismo elettrico è costituito da quadro elettrico, limitatore, interruttore a pulsante, cavo di collegamento ecc.

In base alla direzione indicata sull'interruttore a pulsante, premere il pulsante correttamente e controllare il sollevamento attraverso l'accensione e lo spegnimento del relè nella scatola di controllo. La tensione operativa è solitamente di 36V.

Protezione di sicurezza

* L'accurato limitatore del riduttore viene utilizzato come limite superiore e inferiore, che può interrompere in modo affidabile il circuito di potenza se il gancio si sposta al limite superiore o inferiore in modo da arrestare il motore.

* Protezione da sovraccarico: il paranco elettrico a fune utilizza un dispositivo di protezione da sovraccarico elettronico, in modo che il peso totale di sollevamento non superi il peso di sollevamento nominale; se la forza di trazione della fune d'acciaio è superiore al 105% della capacità nominale, il dispositivo di protezione da sovraccarico taglierebbe automaticamente il circuito di sollevamento.

* Protezione per arresto di emergenza

* Protezione contro il surriscaldamento del motore di sollevamento

* Protezione da sovracorrente

* Protezione di fase

* Protezione inferiore di tensione

Modo di controllo

Controllo della linea a pendenza

sicurezza della tensione di controllo a.36V per l'essere umano.

b. Facile da controllare, nessun driver aggiuntivo necessario, operare in seguito al viaggio del paranco

c.Doppio pulsante a gradini con emergenza per raggiungere la sosta di sicurezza

d.Connesso con il carrello elettrico sospeso sotto il carrello

e.Protezione classe IP54 IP55

f.Vita operativa non inferiore a 500.000 volte

Telecomando

a.Taiwan Yuding o marchio di fama mondiale,

sicurezza della tensione di controllo di b.24V per l'essere umano.

distanza ravvicinata: non meno di 100 metri,

D. Facile da controllare, nessun driver aggiuntivo necessario, per operare più liberamente sul terreno

e.Tens di migliaia di punti di frequenza di connessione, non interferenza tra loro

f.Pulsante a due passi o stazione joystick con arresto di emergenza.

g.Protezione classe IP54 IP55

Durata operativa: non meno di 500.000 volte

Standard di progettazione

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

specificazioni

Nota: l' altezza di sollevamento può essere personalizzata ad es. 6m, 9m, 20m

Nota: l' altezza di sollevamento può essere personalizzata ad es. 6m, 9m, 20m
